垂直循环类
设备简介：
垂直循环类停车设备是采用与地面垂直方向做循环运动而达到存取车辆的停车设备，其工作原理是通过减速电机带动传动机构，在牵引构件----链条上，每隔一段距离安装一个存车车板，存车车板随链条一起作循环运动，从而达到存取车辆的目的。
设备特点：
1、占地面积小，在两个标准停车位空间内可容纳6至16台车有多种配置和尺寸可供选择，并可以自由排列组合成多种形式的停车楼，土地利用率极高；
2、操作简便，通过触摸屏或者接触式一卡通轻松操作；
3、模块化结构安装，建设周期短；
4、控制系统全部布置在一层，故障率是目前市面上其他类停车设备中最低的一种。
5、设备安全可靠，经久耐用。
技术参数：
|
垂直循环性能参数表 |
||||
|
型式 |
中型（Z） |
大型（D） |
特大型（T） |
|
|
容车规格 |
车长（mm） |
4700 |
5000 |
5300 |
|
车宽（mm） |
1800 |
1850 |
1900 |
|
|
车高（mm） |
1450/2000 |
1550/2000 |
1550/2000 |
|
|
重量（Kg） |
1700 |
1700 |
2350 |
|
|
空间要求 |
A（mm） |
≥5700 |
||
|
B（mm） |
5700 |
6000 |
6300 |
|
|
C（mm） |
B+400 |
|||
|
速度 |
5.5±0.5m/min （变频控制） |
|||
|
电机功率 |
7.5~22Kw |
|||
|
最大噪音 |
≤55dB |
|||
|
最大取车时间 |
≤180S |
|||
|
传动方式 |
电机+滚子链+板式链条驱动 |
|||
|
操作方式 |
按钮/触摸屏/刷卡（任选） |
|||
|
设备电源 |
三相AC 380V 50HZ |
|||

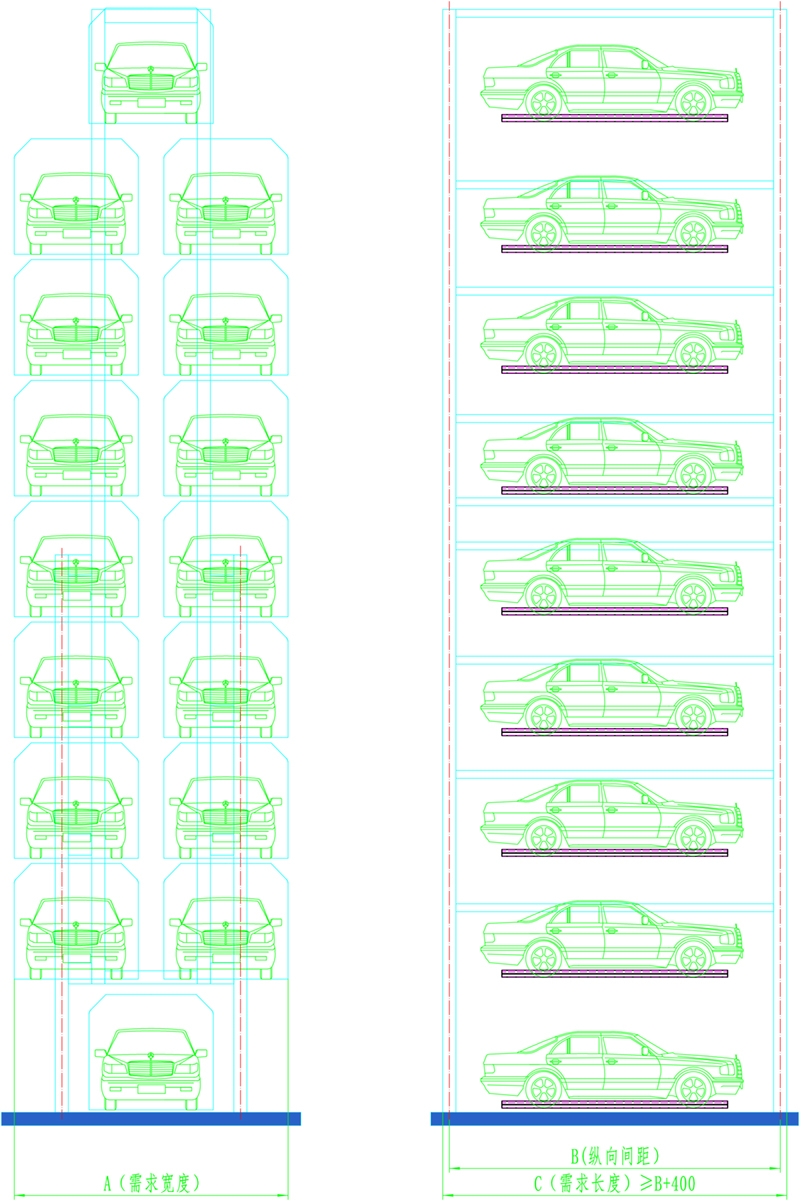

安装示意图：
服务流程
1、咨询
项目的前期准备，包括停车设备的形式、层数、报价等相关需求。
2、方案设计
根据客户提供的信息，设计更优化的停车方案，包括停车数量，配电功率，容车规格，载荷分布等。
3、现场测绘
工程设计人员现场进行测量，对设计方案进行进一步的审核校正。
4、项目谈判、合同签订
5、现场预埋配合
结合现场土建情况，进行预埋。
6、生产制造
工厂内部多部门协同，负责原材料采购、生产制造、进出厂检验，严把质量关，对用户负责。
7、现场安装
专人负责设备的运输、安装现场进度推进，负责安装过程中的安全及质量问题。
8、载荷运行自检
安全调试完毕，工程人员负责自检工作开展，依据自检手册内容项，精细检查，并做车辆重载试验。
9、报检验收
自检完毕，报请当地特检验收部门，取得验收报告，交付用户使用。
10、售后服务
工程服务人员对设备进行操作培训，达到预定目标，了解车库的工作原理，熟悉各种操作方式，掌握设备的结构性能，能排除一些常见报错故障，保证人车安全，售后人员对设备进行周期性维修保养，确保设备正常运行。
